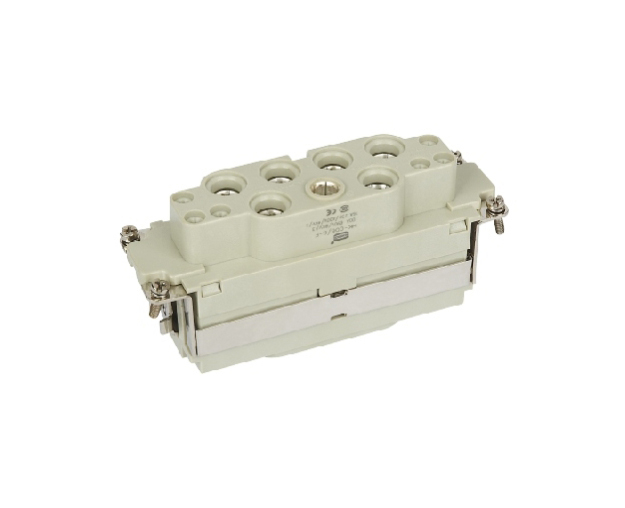

HK-006/6-F
型號：HK-006/6-F
貨號：2120122201
是否需要另外訂購冷壓針：否
產品部位：插芯
產品簡介：12芯 100/16A 690/400V
資料下載：
HK-006/6-F
產品詳情
| 插芯 | |||||||||
| 接插件針數 | 6/6+PE | ||||||||
| 電力區 | |||||||||
| －額定電流 | 100A | ||||||||
| －額定電壓 | 690V | ||||||||
| －額定脈沖電壓 | 8KV | ||||||||
| －污染程度 | 3 | ||||||||
| 信號區 | |||||||||
| －額定電流 | 16A | ||||||||
| －額定電壓 | 400V | ||||||||
| －額定脈沖電壓 | 6KV | ||||||||
| －污染程度 | 3 | ||||||||
| 按照UL額定電壓 | 600/300V | ||||||||
| 按照CSA額定電壓 | 600/600V | ||||||||
| 按照CSA額定電流 | 100/15A | ||||||||
| 絕緣電阻 | ≥1010Ω | ||||||||
| 材料 | 聚碳酸酯 | ||||||||
| 工作溫度范圍 | -40℃...+125℃ | ||||||||
| 阻燃等級（UL94） | V0 | ||||||||
| 可拔插次數 | ≥500 | ||||||||
| 插針 | |||||||||
| 強電針 | |||||||||
| -材料 | 銅合金 | ||||||||
| -表面處理 | 鍍銀 | ||||||||
| -接觸電阻 | ≤0.5mΩ | ||||||||
| -軸向螺釘連接 | |||||||||
| -mm2 | 16-35mm2 | ||||||||
| -AWG | 5-2 | ||||||||
| -最大絕緣直徑 | 11.4mm | ||||||||
| 擰緊力矩 |
|
||||||||
| -剝線長度 | 13+1 mm | ||||||||
| 信號針 | |||||||||
| -材料 | 銅合金 | ||||||||
| -表面處理 | 鍍銀 | ||||||||
| -接觸電阻 | ≤3mΩ | ||||||||
| -螺釘連接 | |||||||||
| -mm2 | 0.2-2.5mm2 | ||||||||
| -AWG | 24-13 | ||||||||
| -擰緊力矩 | 0.8Nm | ||||||||
| -剝線長度 | 7.5mm | ||||||||
